IMPRESORAS

Una impresora es un dispositivo periférico del ordenador que permite producir una gama permanente de textos o gráficos de documentos almacenados en un formato electrónico, imprimiéndolos en medios físicos, normalmente en papel, utilizando cartuchos de tinta o tecnología láser.

Muchas impresoras son usadas como periféricos, y están permanentemente unidas al ordenador por un cable. Otras impresoras, llamadas impresoras de red, tienen una interfaz de red interno (típicamente wireless o ethernet), y que puede servir como un dispositivo para imprimir en papel algún documento para cualquier usuario de la red.

Además, muchas impresoras modernas permiten la conexión directa de aparatos de multimedia electrónicos como las tarjetas CompactFlash, Secure Digital oMemory Stick, pendrives, o aparatos de captura de imagen como cámaras digitales y escáneres. También existen aparatos multifunción que constan de impresora, escáner o máquinas de fax en un solo aparato. Una impresora combinada con un escáner puede funcionar básicamente como una fotocopiadora.

CLASES DE IMPRESORAS

Tóner

Las impresoras de láser e impresoras térmicas utilizan este método para adherir tóner al medio. Trabajan utilizando el principio de Xerografía que está funcionando en la mayoría de las fotocopiadoras: adhiriendo tóner a un tambor de impresión sensible a la luz, y utilizando electricidad estática para transferir el tóner al medio de impresión al cual se une gracias al calor y la presión.

Inyección de tinta

Las impresoras de inyección de tinta (Ink Jet) rocían hacia el medio cantidades muy pequeñas de tinta, usualmente unos picolitros. Para aplicaciones de color incluyendo impresión de fotos, los métodos de chorro de tinta son los dominantes, ya que las impresoras de alta calidad son poco costosas de producir.

Método térmico. Un impulso eléctrico produce un aumento de temperatura (aprox. 480 °C durante microsegundos) que hace hervir una pequeña cantidad de tinta dentro de una cámara formando una burbuja de vapor que fuerza su salida por los inyectores.

Método piezoeléctrico. Cada inyector está formado por un elemento piezoeléctrico que, al recibir un impulso eléctrico, cambia de forma aumentando bruscamente la presión en el interior del cabezal provocando la inyección de una partícula de tinta. Su ciclo de inyección es más rápido que el térmico.

Tinta sólida

Las impresoras de tinta sólida, también llamadas de cambio de fase, son un tipo de impresora de transferencia termal pero utiliza barras sólidas de tinta en color CMYK (similar en consistencia a la cera de las velas). La tinta se derrite y alimenta una cabeza de impresión operada por un cristal piezoeléctrico .

Impacto

Las impresoras de impacto se basan en la fuerza de impacto para transferir tinta al medio, de forma similar a las máquinas de escribir, están típicamente limitadas a reproducir texto. En su momento dominaron la impresión de calidad. Hay dos tipos principales:

1. Impresora de margarita llamada así por tener los tipos contenidos radialmente en una rueda, de ahí su aspecto de una margarita.
2. Impresora de rueda llamada así por tener todos los tipos contenidos en una esfera. Es el caso de las máquinas de escribir eléctricas IBM Selectric

Matriz de puntos

En el sentido general, muchas impresoras se basan en una matriz de píxeles o puntos que, juntos, forman la imagen más grande. Sin embargo, el término matriz o de puntos se usa específicamente para las impresoras de impacto que utilizan una matriz de pequeños alfileres para crear puntos precisos. Dichas impresoras son conocidas como matriciales. La ventaja de la matriz de puntos sobre otras impresoras de impacto es que estas pueden producir imágenes gráficas además de texto.

Sublimación de tinta

Las impresoras de sublimación de tinta emplean un proceso de impresión que utiliza calor para transferir tinta a medios como tarjetas de plástico, papel o lienzos. El proceso consiste usualmente en poner un color cada vez utilizando una cinta que tiene paneles de color. Estas impresoras están principalmente pensadas para aplicaciones de color de alta calidad, incluyendo fotografía en color, y son menos recomendables para texto. Primeramente utilizadas en las copisterías, cada vez más se están dirigiendo a los consumidores de impresoras fotográficas.

IMPRESORAS MATRIZ DE PUNTOS

Una impresora matricial o impresora de matriz de puntos es un tipo de impresora con una cabeza de impresión que se desplaza de izquierda a derecha sobre la página, imprimiendo por impacto, oprimiendo una cinta de tinta contra el papel, de forma similar al funcionamiento de una máquina de escribir. Al contrario que las máquinas de escribir o impresoras de margarita, las letras son obtenidas por selección de puntos de una matriz, y por tanto es posible producir distintos tipos de letra, y gráficos en general. Puesto que la impresión requiere presión mecánica, estas impresoras pueden crear copias carbón. Esta tecnología fue comercializada en primer lugar por Digital Equipment Corporation.

Cada punto es producido por un diminuto bastón metálico, también llamado alambre o pin, que es empujado por un pequeño electroimán, bien directamente o mediante un mecanismo de palancas. Enfrente de la cinta de tinta y del papel hay una pequeña guía agujereada para servir de guía a los bastones. La parte móvil de la impresora es conocida como la cabeza de impresión, que generalmente imprime una línea de texto en cada movimiento horizontal sobre el papel. La mayoría de impresoras matriciales tienen una sola línea vertical de bastones metálicos de impresión. Otras tienen varias columnas entrelazadas para incrementar la densidad de puntos y, por tanto, la resolución de la impresión.

El ámbito va de las impresoras de 1 pin (empleadas en calculadoras e impresoras baratas para equipos de 8 bits), 9 pines (la más utilizadas), 18 pines (muy poco frecuentes), 24 pines (que copan la gama alta) y 27 pines (récord ostentado por la Apple ImageWriter LQ ).

Las impresoras de agujas se centran mayoritariamente en el mercado del IBM PC ofreciendo compatibilidad con los códigos de impresión establecidos por IBM, Epson (ESC/P y ESC/P 2) y más frecuentemente con ambas normas. Para los ordenadores domésticos cada casa solía producir una impresora que incorporaba los caracteres especiales de cada equipo. Pero destacan dos grandes subfamilias, las impresoras compatibles Commodore (que presentan al menos un puerto serie como el de los Commodore 64) y las impresoras compatibles MSX (que incorporan todo el set gráfico MSX como una ampliación del set Epson, y pueden hacer una copia de pantalla de los MSX). Mientras que en las primeras son pocos los casos preparados para usarse también con un PC, cualquier impresora MSX puede usarse sin problemas con cualquier PC basado en MS-DOS.

Ventajas

Las impresoras matriciales, como cualquier impresora de impacto, puede imprimir en papel multicapa o hacer copias carbón. Dichas impresoras tienen un bajo costo de impresión por página. Conforme se termina la tinta, la impresión pierde intensidad gradualmente en lugar de terminar repentinamente durante un trabajo. Pueden trabajar con papel continuo en lugar de requerir hojas individuales, lo que las hace útiles para impresión de registros de datos. Son buenas en general para situaciones en las que la resistencia y durabilidad sea más importante que la calidad de impresión.

Desventajas

Las impresoras de impacto suelen ser ruidosas, hasta el punto de que existen carcasas aislantes para su uso en entornos silenciosos. Sólo pueden imprimir texto y gráficos, con una resolución de color limitada, relativamente baja calidad y a poca velocidad. Aunque suelen ser la mejor solución para imprimir etiquetas y tickets, son propensas a que falle uno de los pines del cabezal de impresión, dejando zonas apagadas en el texto.

PARTE  DE LA IMPRESORA

  Las partes externas e internas de la impresora de matriz de puntos, se muestran a continuación:

Figura 3. Esquema externo típico de una impresora de matriz de puntos.

1.- Interruptor: enciende y apaga el equipo. 2.- Cubierta: protege los circuitos y da estética a la impresora. 3.- Hoja: colocada en la bandeja. 4.- Mango del rodillo: permite mover la hoja de manera mecánica. 5.- Panel: tiene botones que permiten elegir los distintos tipos de fuente de letra disponibles, así como mover la hojas. 6.- Bandeja: es el espacio asignado para colocar las hojas de manera correcta antes de entrar en el proceso de impresión. 7.- Conector de alimentación: recibe la electricidad desde el enchufe de corriente. 8.- Puerto: permite la conexión de la impresora con la computadora por medio de un cable. Partes y funciones de la partes de una impresora de matriz de puntos.

Figura 4. Esquema interno típico de una impresora de matriz de puntos.

1.- Motor: se encarga de mover el rodillo durante el proceso de impresión.. 2.- Rodillo: se encarga de introducir la hoja y colocarla frente al cabezal. 3.- Mango del rodillo: permite mover la hoja de manera mecánica. 4.- Motor: se encarga de mover el cabezal de la impresora mientras el proceso de impresión. 5.- Cabezal: se encarga de "golpear" la cinta entintada para escribir sobre la hoja. 6.- Panel: tiene botones que permiten elegir los distintos tipos de fuente de letra disponibles, así como mover la hojas. Partes y funciones de la partes internas de una impresora de matriz de puntos.

CONECTORES Y PUERTOS DE LA IMPRESORA

  Desde la introducción al mercado comercial de las primeras impresoras en el año 1970, el puerto utilizado en las impresoras de matriz de puntos es el llamado Centronics.

CARACTERÍSTICAS

  Una impresora de matriz de puntos es capaz de imprimir entre 280 caracteres por segundo (cps), hasta 1066 cps, tiene la ventaja de que se pueden realizar varias copias de manera simultánea con papel carbón. Tienen desventajas como el tamaño, el ruido que realizan y la calidad de impresión no es muy buena; pero sus cintas eran relativamente económicas. Con la introducción al mercado de las impresoras de inyección de tinta, perdieron popularidad en los hogares, pero en las empresas se siguen utilizando debido a su bajo costo.

       + Velocidad de impresión:  se utiliza la medida cps ("Characters per second") ó caracteres por segundo; es decir, la cantidad de letras que puede imprimir en el transcurso de un segundo, actualmente oscila hasta en 333 cps.

   - Ejemplo: impresora marca Star®, modelo NX-1001, 280 cps  /  Este último dato indica que imprime 280 letras completas por segundo.

     + Tecnología de impresión: impacto, matriz de caracteres.

     + Conectividad: es el tipo de puertos con que cuenta la impresora para recibir datos desde la computadora. Generalmente en las impresoras de inyección de matriz de puntos el puerto utilizado es el Centronics.

    + Resolución: no es en si resolución sino calidad de impresión, se le llama NLQ ("Near Letter Quality") ó impresoras con calidad tendiendo a carta, que significaba calidad media.

     + Costo del consumible: es el valor de la cinta entintada nueva que necesita la impresora.



PRECIOS DE LAS IMPRESORAS MATRIZ DE PUNTOS

Los precios se establecen dependiendo de muchas variables, como la situación económica del país, la ciudad en que se comercializa, los impuestos, la marca, etc., pero haciendo un promedio estándar a la moneda de referencia internacional, el costo es el siguiente:

Impresora de matriz de puntos para impresión de tickets, estándar$ 257 USD MARCAS DE LA IMPRESORA MATRIZ DE PUNTO



modelos de impresora

       impresora ec-linee de matriz de punto ec-300

       impresora  de matriz panasonic kx-p1150 240
     impresora matriz EPSON lx-50egd

FALLOS COMUNES EN UNA IMPRESORA MATRIZ DE PUNTO

 Revisar los siguientes componentes:

• Consultar al usuario cuando funciono por ultima vez la impresora. Revisar cable de poder
• Verificar que eniende la fuente de poder. Encender y apagar el power switch y con la perilla del multimetro en continuidad y las bananas en las tres soldaduras ver si marca algún voltaje, si no marca nada esta dañada.
• Fusible: medir si tiene continuidad, de lo contrario, reemplazarlo.

• Puente rectificador: Con el multimetro en continuidad probar en las patas 1 y 3 - 2 y 4. Debe dar 500 o 700 si esta bueno, al hacerlo al contrario debe dar 1. Si esto no ocurre lo desoldamos y cambiamos.

• Condensadores electroliticos: Se coloca la perilla del multimetro en 20K y debe cargar y descargar al intercambiar las bananas en (+) y (-).

• Resistencias en la fuente: Se miden en Ohmios

 Para saber el valor de la resistencia proporcionada se sigue un código de colores impreso en el componente en forma de bandas, como lo podemos ver a continuación:

Pueden existir 4 o 5 bandas, dependiendo del modelo de resistor, el conjunto de bandas cercanas determinan la resistencia y la banda del extremo opuesto determina la tolerancia (generalmente esta banda es dorada o plateada).

Es muy fácil obtener el valor de una resistencia, para ello usaremos la siguiente tabla, que utilizaremos al resolver los siguientes ejemplos : Donde Ω = Ohmio

kΩ = Kilohmio (1 kΩ es igual a 1000 ohmios).

MΩ = Megaohmio (1 MΩ es igual a 1 000 000 de ohmios ó 1 000 kiloohmios).

Ejemplo 1. Determinar la resistencia del siguiente resistor.En la anterior imagen podemos apreciar que existen 4 bandas (no se ve claro pero son naranja,blanca,roja y dorada), las 3 cercanas determinan la resistencia de la siguiente manera:

1.- La primera banda es naranja por lo que su valor es 3.

2.- La segunda banda es blanca por lo que su valor es 9.

3.- La última banda, en este caso la tercera (roja) es el multiplicador, la cual vale x100Ω.

4.- Se unen los valores 1 y 2, nos quedaría 39.

5.- El valor anterior (39) se multiplica por el multiplicador que vale x100, por lo tanto 39x100=3900Ω, el cual es el valor resistivo que ofrece el componente.

6.- Respecto a la tolerancia, esta se refiere al error máximo que una resistencia tiene respecto a su valor nominal, esto quiere decir que una resistencia puede tener un valor nominal determinado por sus bandas impresas, y sin embargo su valor real podría variar respecto al porcentaje marcado por la tolerancia. En este caso la tolerancia esta dada por la banda dorada ±5% ó ±0.05, por lo que multiplicamos el valor resistivo anterior por la tolerancia, esto es 3900 Ωx±0.05 que nos daría ±195, valor que restaríamos y sumariamos al valor resistivo de las otras bandas (3900 Ω), por lo que el valor resistivo real sería de entre 3705 y 4095 Ω.

• Bobinas: Se miden en continuidad

• Transistores: Buscar la base, el emisor y el colector

•  Bus de datos: Va de la fuente de poder a la board
• Board: aqui tambien se revisan todos los componentes electronicos.

PROCEDIMIENTO

EPSON LX300

Lo primero que debemos realizar a la hora de desensamblar las impresoras o las partes de PC, debemos verificar que este periférico funcione para ello se debe hacer un chequeo general de la impresora es decir se debe realizar un informe detallado de las partes describiendo su función, color y estado.

Para realizar la limpieza de la impresora EPSON LX300:



1. Se retira la cubierta de impresión. Sin ninguna fuerza se retira la tapa levantándola.

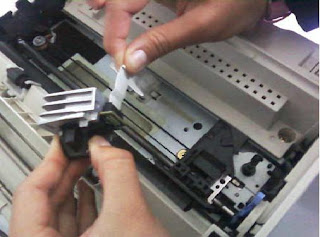

2. Se retira el cartucho de cinta. Levantándola cuidadosamente puesto que tiene una guía que se puede romper.

3. El tractor tipo oruga se retira haciendo presión en los extremos.

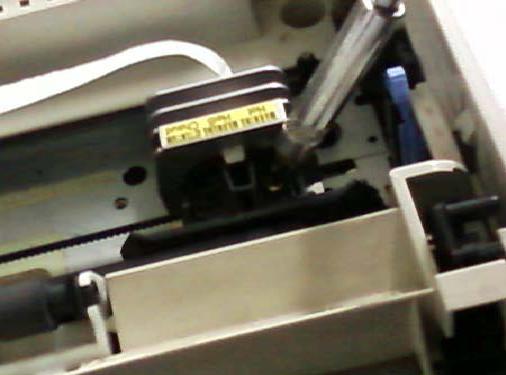

4. Se retira el cabezal de impresión, pero antes de esto retiramos el tornillo que lo esta sujetando. Luego de retirarlo se desconecta el cable de datos.

5. Se retira la carcasa de la impresora, retirando los cuatro tornillos que están puestos a sus laterales. Para acceder a los dispositivos internos.

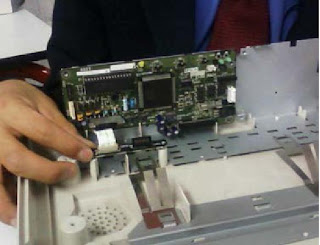

   6. Para retirar la tarjeta lógica se desconectan todos los cables que van conectados a ella, cable de energía, los conectores de los sensores y el conector serial, se retiran los tornillos para si extraer la tarjeta lógica de la impresora.

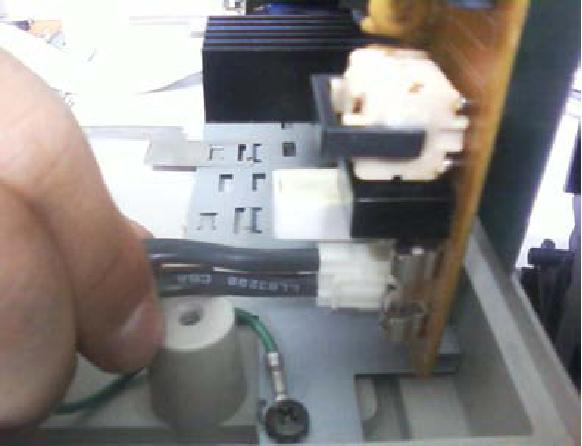

7. Se comienza a retirar la fuente, para ello se desconecta el cable de energía y retirando los tornillos para así extraerla.

8. Se comienza retirar el rodillo extrayendo los tornillos de sus extremos.

9. Se retira la cubierta del cable de energía teniendo en cuenta que se retiran los tornillos que se encuentran a los laterales de este.

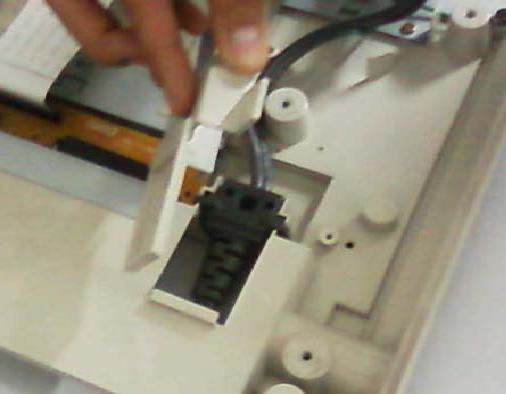

10. Para extraer el cable de energía, se debe retirar el cable que esta conectado aun tornillo; para ello se extrae el tornillo que esta sujeto al cable.







11. Se retira la entrada de los conectores centronix y paralelo, extrayendo los tornillos que se encuentran a los extremos y la mitad de los conectores.

12. Se extrae la base de la salida serial, deslizándola hacia arriba.

13. Se retira la base donde va ubicada la fuente y la tarjeta lógica.

14. Ya estando completamente desensamblada la impresora, procedemos a realizar la limpieza necesaria. Empezamos a limpiar la carcasa con una bayetilla para extraer el polvo.

15. limpiamos con espuma y una bayetilla para quilatar las manchas.

16. Podemos limpiar con un borrador de nata la parte inferior de la tarjeta lógica junto con la fuente de poder.

17. Limpiar todas las bases, las cubiertas; con un paño seco junto con espuma limpiadora.

18. Se limpia el cartucho de cinta junto con el tractor para realizar esto se limpia con una bayetilla seca y totalmente limpia.

19. Ya terminando la limpieza de la impresora, empezamos a ensamblar de nuevo las piezas que se extrajeron de esta en el orden opuesto es decir:

A. Se ubican en la carcasa inferior las bases en las cuales se empiezan a ubicar las piezas.

B. Se ubican los puertos centronix y paralelo con sus respectivos.

C. Se ubica el cable de energía en la carcasa. Luego se ubica la base que lo cubre e introducir los tornillos.



D. Se ubica una parte del cable de energía que se introduce en el tornillo que se ubica en la carcasa inferior.

E. Se ubica y se atornilla la base en la que va sujeto la tarjeta lógica y la fuente.

F. Se ubica la fuente y la tarjeta lógica en la base correspondiente con sus respectivos tornillos



G. Se introduce el rodillo con sus respectivos tornillos y sujetarlos bien para que no haya interrupciones en el funcionamiento.

H. Se ubican los cables que van del rodillo hacia la tarjeta lógica.

I. Se introducen los cables que van del cable de energía a la fuente de poder y de la fuente de poder a la tarjeta lógica.



J. Se introduce el cabezal de impresion con su respectivo tornill, junto con el cable de datos.



K. Se introduce el cartucho de cinta; teniendo precaución de no romper la guía que lo sujeta.

L. Se ubica y se sujeta la carcasa con sus respectivos tornillos.

M. Por último se ubica el tractor tipo oruga con gran fuerza y precisión.

N. Prueba la impresora para cerciorarse de que en realidad quedo en buen funcionamiento.

Este es el mantenimiento que se le debe dar a la impresora lx300
